Cleverer Kurzzeittimer

Bei meinem letzten Spaziergang im Wald habe ich zwar leider keine Pilze, aber ein unbekanntes Stück Elektronik gefunden, was mein Interesse geweckt hat.
Das Gehäuse war stark beschädigt, die Elektronik aber noch intakt.
Eine Recherche hat ergeben, dass es sich um einen Wildfutterautomaten handelte, der wohl für Jagdzwecke benutzt wird.

Wie auch immer, ich habe den Wald von dem Elektronikschrott befreit und noch ein interessantes Bastelprojekt gewonnen.

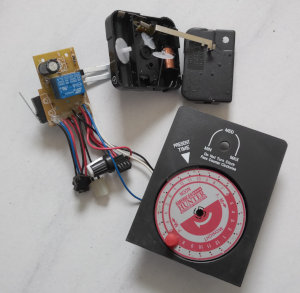

Das Gerät funktioniert einfach, aber clever:
Ein Quarzuhrwerk treibt eine Kunststoffscheibe an, die einmal in 24 Stunden eine Drehung vollzieht.
Hierzu wurde anscheinend ein herkömmliches Quarzuhrwerk so modifiziert, dass es 24 anstatt 12 Stunden für eine Drehung benötigt.
Über jeder Stundenmarkierung befindet sich ein kleines Loch, durch das eine Pinwandnadel gesteckt werden kann.
Die Nadel drückt dann auf einen Mikroschalter, der den Futterstreuer für eine einstellbare Zeit laufen lässt.

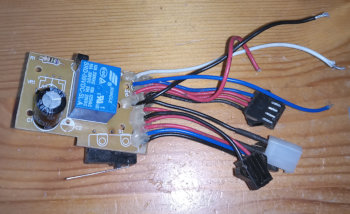

Hier kommt jetzt die clevere Elektronik zum Einsatz.
Der Mikroschalter läd im Ruhezustand einen 1000µF Elko.
Wird der Schalter betätigt, wird der Kondensator über ein Potentiometer in die Basis eines NPN Transistors entladen.
Der Transistor aktiviert ein Relais, welches den Motor des Futterstreuers betätigt.
Sobald die Ladung des Kondensators ~0,7 V unterschreitet, schaltet der Transistor das Relais ab.

Das clevere daran ist, dass die Schaltung weder im Ruhezustand noch nach Ablauf der "aktiven" Phase Strom verbraucht!
Wenn der Kondensator geladen ist, wird der Batterie kein Strom mehr entnommen.
Sobald der Kondensator entladen ist und das Relais abgefallen ist, wird auch dann kein Strom mehr verbraucht, egal wie lange der Schalter betätigt bleibt.
Simpel und clever, da muss man erstmal drauf kommen!

Bei der gegebenen Dimensionierung ergibt sich eine einstellbare Einschaltzeit von ca. 2 - 35 Sekunden.

Für das Gerät gibt es angeblich diverses Zubehör, daher die zusätzlichen Anschlüsse auf der Platine.
