Hewlett Packard 5082-7010 LED Anzeige

Die HP5082-7010 LED Anzeigen sind sehr frühe von Hewlett Packard entwickelte LED Anzeigen, welche über einen integrierten BCD Decoder verfügen.
Das erlaubt eine einfache Integration in Digitalschaltungen.
Die angezeigten Ziffern werden durch LED "Pixel" gebildet, die über den integrierten Decoder Chip angesteuert werden.
Das Datenblatt kann hier heruntergeladen werden: Link

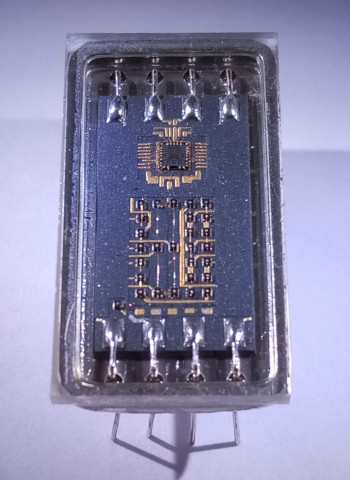

Speziell ist das Layout der LED Pixel.
Um die Lesbarkeit der Ziffern zu verbessern, wurde eine weitere Reihe LEDs eingefügt.

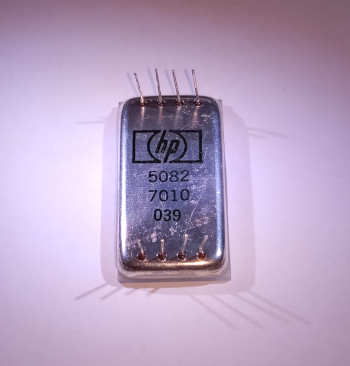

Die gesamte Technik befindet sich in einem Metallgehäuse mit Glasfront.
Die Module wurden als besonders robust beworben und erfüllen "MIL" Standards.

Das Gehäuse ist 26,8 * 14,7 mm groß, die Ziffer selbst ist aber nur 7,5 mm hoch, da der Decoder Chip und die gelöteten Anschlüsse doch einen erheblichen Platz beanspruchen!

Die damaligen Leuchtdioden waren noch nicht sehr effizient.

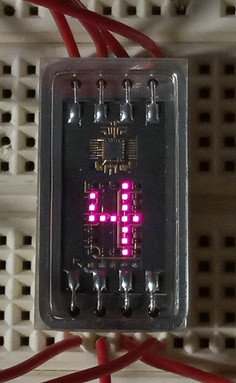

Gemessen an heute verfügbaren LED Chips ist das Display relativ dunkel und benötigt mit 136mA (Anzeige Ziffer 8) sehr viel Strom!

Ab etwa 1977 sind die Anzeigemodule in den entsprechenden Bauteile Katalogen aufgetaucht.
Heute sind die Anzeigen sehr selten und wenn sie angeboten werden, werden relativ hohe Preise verlangt.
Mit Sicherheit waren sie auch extrem teuer als sie noch handelsüblich waren.
Bei den alten Katalogpreisen muss man ja immer auch die Inflation über fast 50 Jahre berücksichtigen!
