Hewlett Packard 5082-7500 1,5 Zoll LED Anzeige

Die HP5082-7500 LED Anzeigen war ein Versuch von Hewlett Packard, große LED Anzeigen anzubieten.
Bis dahin wurden andere Technologien wie z.B. Projektionsanzeigen eingesetzt, wenn Anzeigen mit großen Symbolen erforderlich waren.
Das Datenblatt kann hier heruntergeladen werden: Link

Kommerziell waren sie scheinbar nicht sehr erfolgreich und von den Modulen wurden nur wenige Stück gefertigt.
Die Ursache dafür soll angeblich der im Vergleich zu anderen Anzeigetechnologien hohe Verkaufspreis gewesen sein.

Das kann ich mir gut vorstellen, da zu der Zeit bereits die kleinen LED Anzeigen extrem teuer waren!
Siehe meine Vorstellung des Monsanto MAN1 Displays.

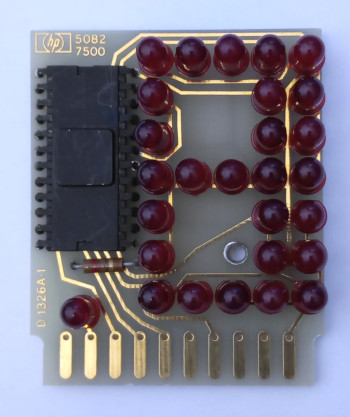

Hewlett Packard hat den BCD Decoder Chip aus einem 5082-7000 Display in ein DIL Gehäuse gepackt und zusammen mit 28 5mm Leuchtdioden aus eigener Fertigung auf eine Platine gelötet.
Die Anordnung der Leuchtdioden wurde demnach auch von diesem Display übernommen.

Die damaligen Leuchtdioden waren noch nicht sehr effizient.
Gemessen an heute verfügbaren LEDs sind die alten 5mm LEDs nicht nur relativ dunkel, sondern benötigen auch viel Strom.

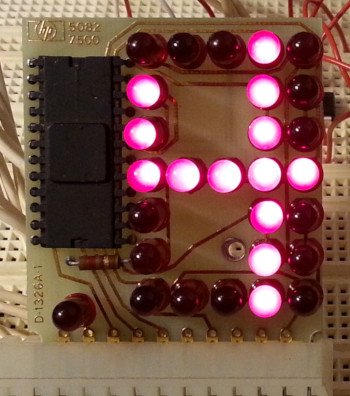

Das Modul benötigt bei Anzeige der Ziffer 8 gut 260mA.

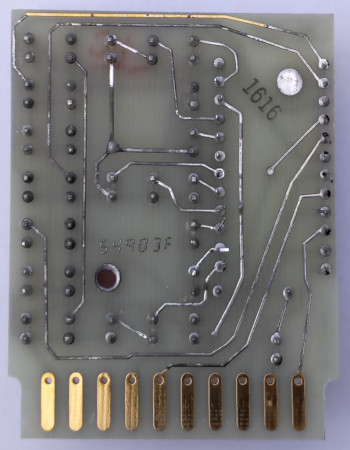

Der Anschluss erfolgt über einen 10 poligen "edge connector" (Platinenstecker).

Aufgrund ihrer geringen Verbreitung sind diese Anzeigemodule heute extrem selten.
Ich hatte Glück bei einer Auktion und habe dieses Exemplar relativ günstig für meine Sammlung erstehen können.
Das Display ist alter Lagerbestand und war nie im Einsatz.
