Vintage Displays - Lichtleiter Siebensegmentanzeige

Neben Numitrons waren mit winzigen Lämpchen bestückte Siebensegmentanzeigen auch eine Variante von Ziffernanzeigen.
In diesem Fall handelt es sich um 5V Lämpchen, die von einem integrierten BCD zu Siebensegment Decoder direkt angesteuert werden.
Das Licht der Lämpchen wird durch Lichtleiter an die Vorderseite der Anzeige geleitet.
Das ergibt eine sehr gleichmäßige Ausleuchtung der einzelnen Segmente.

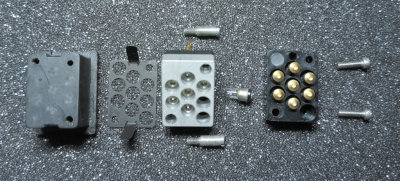

Der Oberteil der Anzeige kann zerlegt werden, um defekte Lämpchen zu ersetzen.
Da es zu dem Display kein Datenblatt gibt, musste ich eines zerlegen um das Innenleben (7 Seg. Decoder) zu erkunden.

Im Gegensatz zu den frühen LED Anzeigen war die Anzeige deutlich heller!
Die fortschreitende Entwicklung der LEDs war dann letztendlich das Ende für diesen Anzeigentyp.

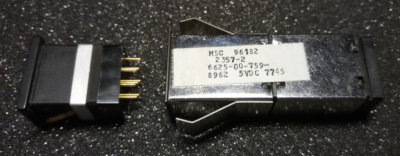

Die Fassung:

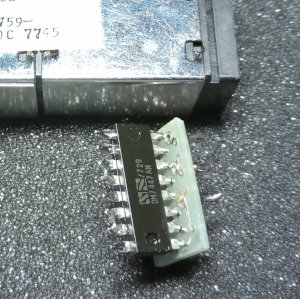

DM7447:

Durchsicht:

(Klick zum vergrößern!)
