LED Warnleuchte

Die Leuchte wird mit IP65 beworben, was Staubdicht und Strahlwassergeschützt bedeutet.
Das wäre sie auch gewesen, hätte der Vorbesitzer die 2. Schraube wieder eingedreht.
So hatte sich doch Wasser im Gehäuse angesammelt, was aber neben den ausgelaufenen Batterien nur begrenzten Schaden angerichtet hat.

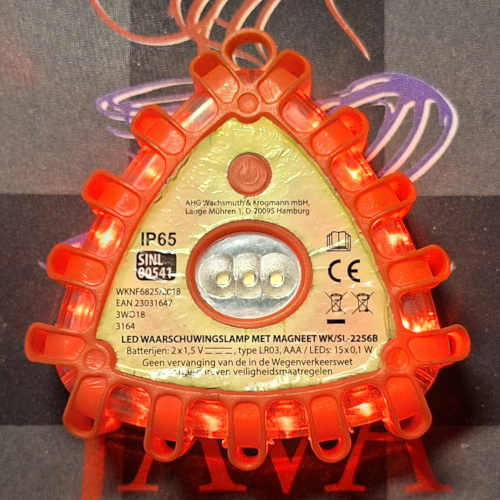

Die Leuchte hat insgesamt zehn verschiedene Funktionen / Lichteffekte, die über eine Taste angewählt werden können.
Eine Funktion davon ist eine Taschenlampenfunktion, welche die vorderen weißen LEDs einschaltet.
12 superhelle rote LEDs sind im Kreis angeordnet und leuchten / blinken je nach der gewählten Funktion.

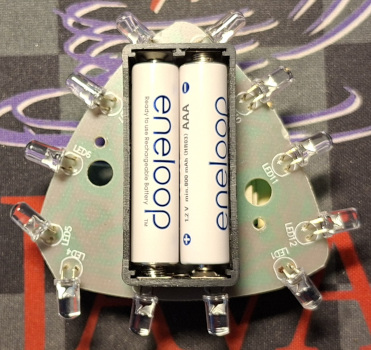

Die Leuchte versorgt sich aus zwei AAA (Micro) Batterien, die nach dem Öffnen des Gehäuses zugänglich sind.
Das Gehäuse ist durch eine Gummiartige Hülle gegen Schläge geschützt.
Die Warnleuchte kann gehängt oder mit einem Magnet an einer geeigneten Oberfläche befestigt werden.

Die Dinger werden recht günstig ab ca. 5€ angeboten.
Mal sehen, was man dafür geboten bekommt!

Zerlegt / reverse Engineering:

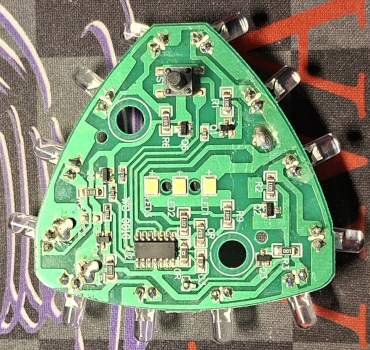

Wer hätte es gedacht: auch hier kommt ein Mikrocontroller zum Einsatz.
Wie so oft bei "China Artikeln" ist der Typ nicht bekannt und man hat nicht einmal eine Bezeichnung aufgedruckt.

Interessant ist, dass die drei weißen Chip LEDs direkt vom Mikrocontroller angesteuert werden.
Die restlichen 5mm LEDs sind in Zweiergruppen verbunden und werden über Transistoren geschaltet.
Die Transistoren werden je nach gewählter Funktion nicht einfach eingeschaltet, sondern auch mit PWM angesteuert.

Scheinbar beinhaltet der Mikrocontroller (eher wohl ein LED Controller) einen LED Treiber, welcher den LED Strom regeln kann.
Tests mit variierter Versorgungsspannung haben das bestätigt.

Der Schaltplan ist recht simpel und ist selbsterklärend:

Fazit: Ein gut designtes Produkt
