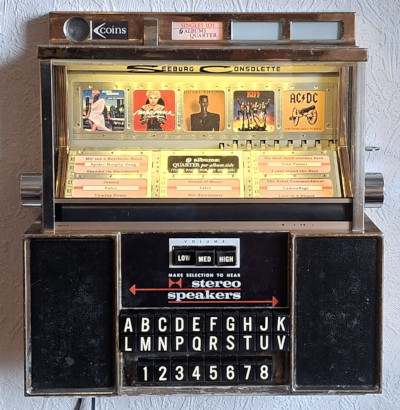

Seeburg Consolette SC2 Wallbox

Die Consolette SC1 + SC2 sind die letzten vollständig elektromechanisch arbeitenden Wallboxen.
Sie ergänzt meine kleine Sammlung als Kontrast zur ältesten Seeburg Wallbox also perfekt!

Wallboxen in gutem Zustand werden inzwischen für viele 100€ sehr teuer gehandelt.
Was bekommt man, wenn man eine Wallbox unter 200€ kauft? Das zeigt die folgende Dokumentation!

Technische Daten:

Die Consolette SC1 und SC2 sind technisch identisch.
Die SC1 ist komplett in Chrom gehalten und die SC2 hat zusätzlich eine Bronzefarbene Lackierung erhalten.

Die Boxen können 160 Selections, also 80 Schallplatten anwählen.

Im Gegensatz zu den älteren Boxen ist der Preis je Plattenspiel sehr flexibel konfigurierbar.
Die Wallbox akzeptiert 5, 10 und 25 Cent Münzen.
Für jeden Münzkanal bietet die Wallbox einen Anschluss für einen zentralen Summenzähler an.

Um die Box auch in Nebenräumen ohne zusätzliche Lautsprecher installieren zu können, hat die Box zwei Lautsprecher eingebaut.
Die Lautsprecher werden über ein von der zentralen Jukebox gesteuertes Relais ein oder ausgeschaltet.
Über drei Tasten kann die Lautstärke in drei Stufen angepasst werden.

Der Titelhalter kann über zwei seitlich angebrachte Drehknöpfe umgeblättert werden.
Die Drehknöpfe beinhalten eine Rutschkupplung, damit niemand die Mechanik "überdrehen" kann.

Die Auswahl eines Titels erfolgt durch die Wahl einer Ziffer (Gruppe) 1-8 und eines von 20 Buchstaben.

Funktion:

Wie alle elektromechanischen Wallboxen wird die Information, welcher Titel ausgewählt wurde, über eine Impulsfolge an die Jukebox übertragen.

Der Ablauf eines Wahlvorganges:

Befindet sich die Mechanik im Ruhezustand, lassen sich die Tasten zwar drücken, rasten aber nicht ein und die Box nimmt keine Wahl an.
Jetzt wirft der Kunde eine Münze ein, was einen der drei Münzkontakte 5/10/25C kurzzeitig schließt.
Das lässt den entsprechenden Elektromagnet in der "Album pricing unit" = Kreditwerk anziehen.
Über einen Ratschenmechanismus wird ein Rad gedreht, welches dann den Wert aufaddiert.
Bei erreichen des nötigen Mindestpreises für ein Spiel wird das "Kredit" Lämpchen eingeschaltet und die Mechanik in die "Kreditposition" bewegt.

Über die Wallbox können auch Alben ausgewählt werden, die einen höheren Preis als Singles haben. Wurde ein Album angewählt, muss auch ein höherer Preis abgezogen werden. Das wird alles elektromechanisch abgebildet. In der Wallbox wird über Drahtbrücken festgelegt, in welchen Gruppen (die Zahlen 1 - 8) sich Alben in der Jukebox befinden. Bei Auswahl einer Album Gruppe wird dann ein entsprechender Kredit abgezogen. Eine Preisänderung wird durch Verdrehen der Ratschenscheiben, sowie Umsetzen der Kontakte in der Krediteinheit "programmiert". In dem Service Manual gibt es entsprechende Tabellen, wie die Scheiben einzustellen sind und wohin die Kontakte zu setzen sind.

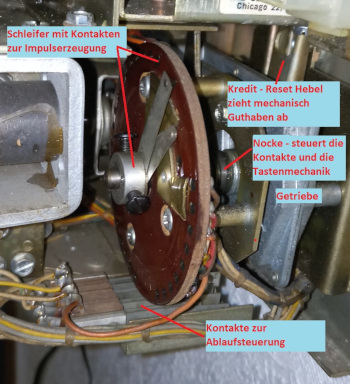

Wie bei allen elektromechanischen Wallboxen werden die Impulse über einen im Kreis laufenden Schleifer erzeugt, der von einem Getriebemotor angetrieben wird.
Der Antriebsmotor macht jedoch noch einige andere Dinge!

Wenn vom Kreditwerk ein ausreichender Kredit signalisiert wird, läuft der Motor aus seiner Ruheposition ein Stück vorwärts in die "Kredit" Position.
Das erlaubt das Einrasten der Tasten und damit dem Kunden einen Titel auszuwählen.

Der Kunde drückt jetzt eine Ziffer und eine Buchstabentaste.
Die Tasten rasten ein und bleiben eingerastet, bis der Wahlvorgang abgeschlossen wurde.

Die Ziffern und Zahlentasten schließen jeweils einen in Reihe geschalteten Kontakt, der den Antriebsmotor loslaufen lässt.
Der Motor dreht den Kontaktarm und erzeugt so eine Impulsfolge, die von der Jukebox ausgewertet wird.
Entsprechend der gedrückten Tasten werden mehr oder weniger Kontakte abgetrennt, also mehr oder weniger Impulse gesendet.
Während der Motor läuft, werden die Tasten in ihrer Position blockiert um eine Falschwahl zu verhindern.

Weiterhin wird während der Drehung ein Hebel in der Krediteinheit betätigt, die das "Kreditrad" zurückdreht und so Guthaben "abbucht".
Kurz bevor der Kontaktarm seine Ruheposition erreicht hat werden die Tasten ausgelöst, um eine neue Wahl zu ermöglichen.
Anhängig davon, ob noch Guthaben vorhanden ist, fährt der Motor entweder in seine Ruheposition, oder weiter in die Kreditposition.

Die Position des Motors wird über eine Nocke auf der Getriebewelle erkannt.
Diese Nocke betätigt neben mehreren Kontakten auch den Mechanismus für die Titeltasten.
Das muss alles gut justiert sein, damit das Zusammenspiel funktioniert!

Restauration / Reinigung:

Der Händler hatte mehrere Wallboxen im Angebot.
Da die Wallboxen vor allem in den USA populär waren, ist auch diese Box ein Import aus den USA!

Ersatzteile für die Boxen sind in Deutschland teilweise schwierig bis überhaupt nicht beschaffbar.
Daher habe ich mir eine Box ausgesucht, die komplett war und bei der keine schwerwiegenden Beschädigungen vorlagen.

Die Box ist bei mir so angekommen, wie sie in den USA von der Wand genommen wurde.
Leider wurde das Schloss aufgebohrt, was aber keine weiteren Schäden verursacht hat.
Passende Schlösser kann man nachkaufen, ist also kein Drama!

Man sieht deutlich, dass die Box "gelebt" hat.
Der bronzefarbene Klarlack ist teilweise abgestoßen, die Chromschicht darunter befindet sich aber in gutem Zustand.
Ich hatte kurz darüber nachgedacht, die Box abzubeizen, habe mich dann aber entschieden, die Patina so zu belassen wie sie ist.

Die Aufdrucke auf den Glasscheiben sind sehr empfindlich.
Leider ist der Aufdruck auf einer der Seitenscheiben stark beschädigt (abgeblättert), ansonsten ist der Zustand aber annehmbar.

Die Box hat vermutlich in einem Gastronomiebetrieb ihr Geld verdient, was entsprechende Spuren hinterlassen hat.
Die Tasten "kleben" förmlich am Finger und auch sonst sind in allen Ecken Rückstände irgendwelcher Substanzen vorhanden.
Aufgrund ihrer Form lädt die Box auch zum Abstellen von Getränken etc. auf ihr ein.

Für eine gründliche Reinigung war es unerlässlich die Haube komplett zu zerlegen.
Bilder von den Reinigungsarbeiten:

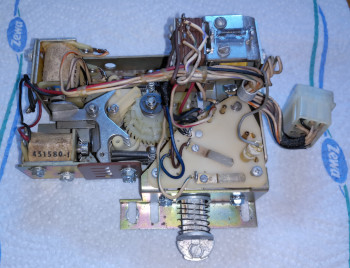

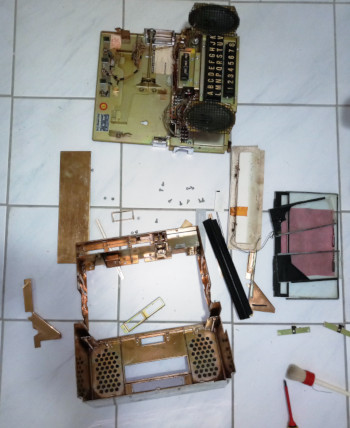

Die Haube wurde komplett zerlegt. Danach wurde alles gründlich mit Fettlöser eingesprüht. Bei den Glasteilen musste sehr vorsichtig gearbeitet werden, um nicht die Beschriftung weiter zu beschädigen!	Was das für Ablagerungen sind, möchte man überhaupt nicht wissen!	Die Krediteinheit war so schmutzig, dass ich sie kurzerhand auch satt mit Fettlöser eingesprüht und anschließend mit klarem Wasser abgespült habe. So sieht sie schon viel besser aus!

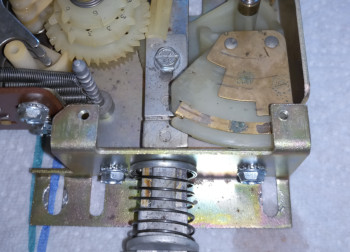

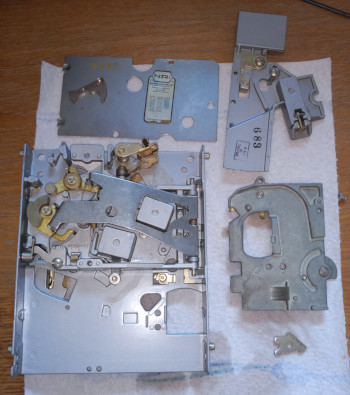

Eigentlich wollte ich die Einheit nicht weiter zerlegen. Der Zustand der Kontaktbahnen hat das aber leider erfordert. Die Oxidschicht ließ sich mit Entkalker gut lösen und anschließend wegpolieren.	Äußerlich sah der Münzprüfer sauber aus. Innen waren die Münzkanäle dagegen extrem verdreckt!

Die technische Instandsetzung:

Das Blätterwerk des Titelhalters ließ sich nicht bewegen.
Die einzelnen "Blätter" waren untereinander verklebt.
Die Ursache hierfür ist, dass der Klebstoff mit dem die Beschriftung aufgebracht ist, sich mit der Zeit herausgedrückt hat und so die Seiten verklebt hat.

Letztlich hat sich der Klebstoff nur mit Nitroverdünnung lösen lassen.
Die Beschriftung und die Klebestreifen haben das erstaunlicherweise gut überstanden und haben sich nicht aufgelöst!

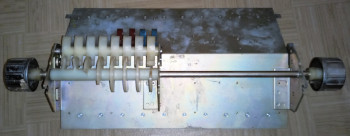

Hier die Rückseite des Blätterwerks.
Die Seiten werden über Nocken auf einer durchgehenden Achse umgeblättert.
Um alles etwas leichtgängiger zu machen, habe ich die Nocken leicht mit weißer Vaseline eingepinselt.
Jetzt lassen sich die Seiten wieder schön leicht durchblättern!
Das war mir wichtig, um den alten Kunstoffnocken jeden unnötigen Stress zu ersparen.

Der Münzprüfer hat auch nach seiner Reinigung keine 5 und 10 Cent Münzen angenommen.
Ich musste feststellen, dass die Münzkanäle für diese Münzen komplett dejustiert sind.
Jetzt habe ich mich an den nachträglich aufgebrachten Aufkleber "25c / two plays" erinnert, den ich vom Deckel abgekratzt hatte!
Offenbar wurden diese Münzkanäle absichtlich blockiert, damit nur noch 25c Münzen, also "Quarter" akzeptiert werden!.

Ich werde das also so belassen und mir einige weitere 25 Cent Münzen besorgen.

Weitere mechanische Probleme:
Obwohl die Krediteinheit ausreichend Guthaben hatte, wurde dennoch der Stromkreis nicht geschlossen.
Die Ursache dafür waren stark korrodierte Kontaktbahnen.
Eigentlich zerlege ich ungern Baugruppen mit Langlöchern, da man das anschließend wieder justieren muss.
Hier war es unumgänglich, wie das Bild weiter oben zeigt.

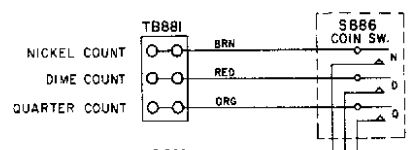

Damit die Wallbox überhaupt Kredit aufaddiert, müssen die Klemmen der "Coin Switches" (Münzkontakte) mit Masse verbunden werden.
Normalerweise erhalten die Kontakte ihre Masse über den "Income Totalizer" (Summenzähler) der Jukebox.
Um den Strom zu begrenzen kann man einen 5W 10-20 Ohm Widerstand in Reihe schalten.
Da die Kontakte aber nur ganz kurz beim Fallen einer Münze geschlossen werden, werden die Spulen im Kreditwerk eigentlich nicht überlastet.

Nachdem nun der Antriebsmotor die Mechanik in die "Kreditposition" bewegt hat, lassen sich die Tasten weiterhin nicht betätigen!
Die Mechanik ist demnach entweder abgenutzt oder einfach nur dejustiert.

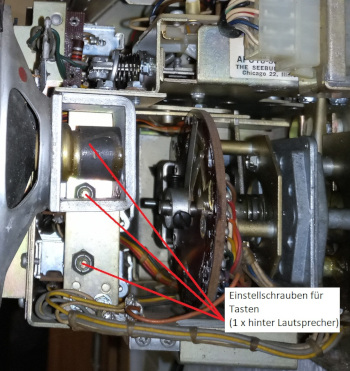

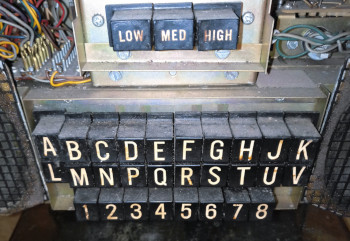

Jede Tastenreihe lässt sich individuell justieren.
Ich habe dazu die Mechanik in die "Kreditposition" bewegt und die Einstellschrauben so weit eingedreht, bis die Tasten zuverlässig eingerastet blieben.

Beleuchtung:

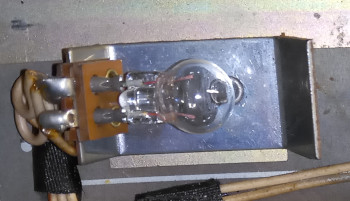

Die Seeburg Consolette verwendet zur Beleuchtung leider sehr exotische 12V Lämpchen.
Da die Wallbox mit 25V Wechselspannung versorgt wird, sind in der Box passende Vorwiderstände verbaut.

Insgesamt sind in der Box fünf Lämpchen verbaut, von denen noch drei intakt sind.

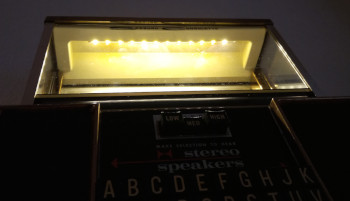

Ich habe mich notgedrungen dazu entschlossen, die Titelbeleuchtung durch ein Stück 12V LED Streifen zu ersetzen.
Der Streifen ist (fast) unsichtbar montiert und kann bei Bedarf wieder entfernt werden.
Für die Anpassung an 25V (aktuell: 24V) AC sorgt ein Vorwiderstand mit anschließendem Gleichrichter und 220µF Siebkondensator.

Die drei funktionierenden Lämpchen beleuchten die Preisanzeige und die Kreditanzeige.
Die dritte ist als Reserve auf der nicht verwendeten "Album" Anzeige geparkt.

Die LED Beleuchtung sieht man nur, wenn man von unten steil nach oben blickt!

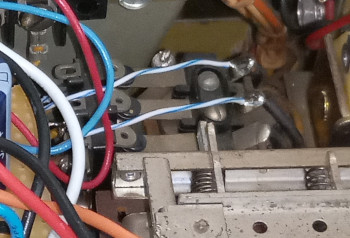

Die Spule des Relais für die Zuschaltung der Lautsprecher ist leider defekt.
Der Vorbesitzer hatte bereits die Relaiskontakte mit einem Pappstreifen in geschlossener Position fixiert.
Ich benötige das Relais nicht und habe daher das Relais überbrückt.

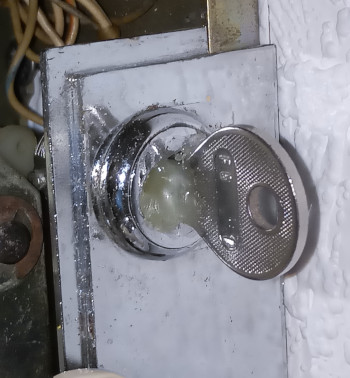

Zum Schluss bleibt noch das Problem mit dem aufgebohrten Schloss zu lösen.
Als einstweilige Lösung habe ich einen alten Schlüssel in den zerstörten Schließzylinder eingeklebt.
Funktioniert, außer dass sich der Schlüssel nicht mehr abziehen lässt.

Fazit: Alte Automatentechnik zu einem niedrigen Preis sollte man sich nur zulegen, wenn man Freude an alter Technik und deren Instandsetzung hat! Plug & Play darf man nicht erwarten, eher ein mehrere Tage oder auch Wochen dauerndes Restaurationsprojekt. Mir hat das Projekt mal wieder viel Spaß gemacht, obwohl es noch nicht ganz fertig ist!

MP3 Jukebox Emulator

Auch diese Wallbox soll wieder so funktionieren, als wäre sie mit einer Jukebox verbunden.
Das ist ein neues Projekt, welches hier zu finden ist: Seeburg Consolette MP3 Adapter
